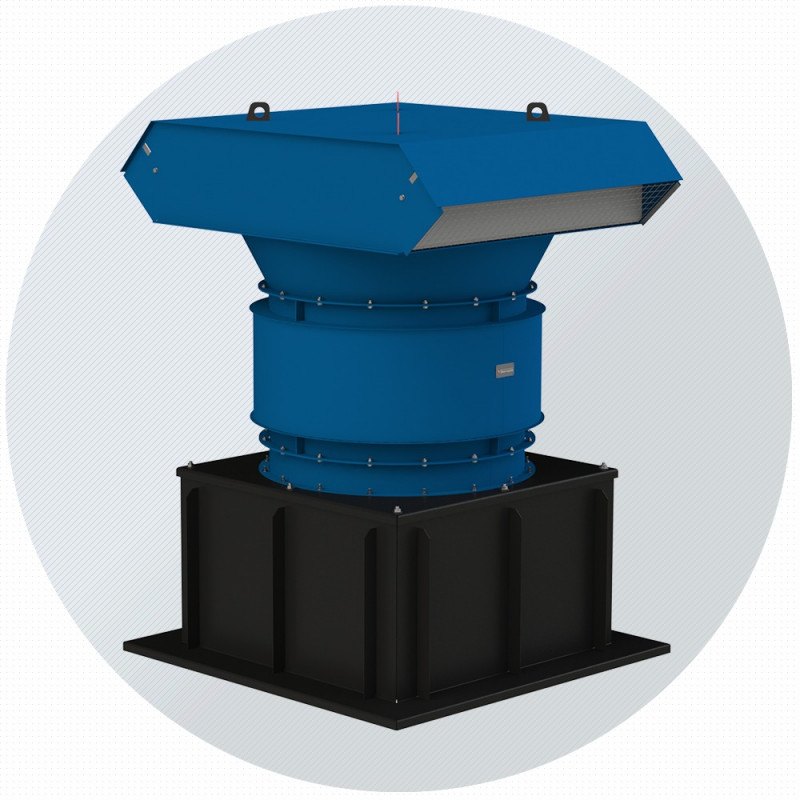

Крышный приточный вентилятор ВКОП-К №5 с клапаном, Ø500 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный приточный вентилятор ВКОП-К №5 с клапаном — крышный осевой приточный вентилятор со встроенными обратными клапанами завода «Виктория» (Москва). Номер 5: диаметр рабочего колеса 500 мм. В каталоге завода 13 исполнений по двигателю: производительность от 1200 до 8900 м³/ч, полное давление до 282 Па, мощность 0,18–1,1 кВт.
Версия ВКОП со встроенными в защитный колпак обратными клапанами: в дежурном режиме сечение закрыто, теплопотери через вентилятор минимальны.
Исполнения по электродвигателю
ВКОП-К построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1500 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКОП-К-13-284-12к/17-5-0,37-1500 | 12 | 17 | 1900–3800 | 190…43 | 180…0 | АИР63В4 | 0,37 | 1350 |
| ВКОП-К-13-284-12к/20-5-0,37-1500 | 12 | 20 | 2300–4800 | 205…71 | 189…0 | АИР63В4 | 0,37 | 1350 |
| ВКОП-К-13-284-12к/25-5-0,55-1500 | 12 | 25 | 3000–5800 | 220…104 | 193…0 | АИР71А4 | 0,55 | 1360 |
| ВКОП-К-13-284-12к/30-5-0,55-1500 | 12 | 30 | 3800–6800 | 236…143 | 187 | АИР71А4 | 0,55 | 1360 |
| ВКОП-К-13-284-12к/35-5-0,75-1500 | 12 | 35 | 4500–7500 | 254…175 | 189…0 | АИР71В4 | 0,75 | 1350 |
| ВКОП-К-13-284-12к/40-5-1,1-1500 | 12 | 40 | 5300–8200 | 268…214 | 182…0 | АИР80А4 | 1,1 | 1410 |
| ВКОП-К-13-284-12к/45-5-1,1-1500 | 12 | 45 | 6000–8900 | 282…245 | 174…0 | АИР80А4 | 1,1 | 1410 |
1000 мин⁻¹ — 6 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКОП-К-13-284-12к/17-5-0,18-1000 | 12 | 17 | 1200–2500 | 75…19 | 71…0 | АИР63А6 | 0,18 | 860 |
| ВКОП-К-13-284-12к/20-5-0,18-1000 | 12 | 20 | 1500–3100 | 82…29 | 75…0 | АИР63А6 | 0,18 | 860 |
| ВКОП-К-13-284-12к/25-5-0,18-1000 | 12 | 25 | 1900–3700 | 91…44 | 80…0 | АИР63А6 | 0,18 | 860 |
| ВКОП-К-13-284-12к/30-5-0,18-1000 | 12 | 30 | 2400–4400 | 95…57 | 76…0 | АИР63А6 | 0,18 | 860 |
| ВКОП-К-13-284-12к/35-5-0,18-1000 | 12 | 35 | 2900–4800 | 105…72 | 79…0 | АИР63А6 | 0,18 | 860 |
| ВКОП-К-13-284-12к/40-5-0,25-1000 | 12 | 40 | 3400–5300 | 110…88 | 74…0 | АИР63В6 | 0,25 | 860 |
Расшифровка обозначения
ВКОП-К-13-284-12к/30-5-N-n
| ВКОП-К | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКОП-К, мм
| № ВКОП-К | hэд | D | D1 | d | H1 | H2 | H3 | Н4 | H5 | h | H, не более | A | B | A1 | A2 | A3 | n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 63…80 | 505 | 560 | 12 | 285 | 125 | 200 | 80 | 160 | 20 | 770 | 900 | 705 | 580 | 630 | 595 | 4 |
| 5 | 90…132 | 505 | 560 | 12 | 385 | 125 | 200 | 80 | 260 | 20 | 870 | 900 | 705 | 580 | 630 | 595 | 4 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВКОП-К.
Где применяется
- Подпор воздуха в лестничные клетки и лифтовые шахты
- Тамбур-шлюзы и зоны безопасности
- Объекты с требованиями к герметичности в дежурном режиме
- Компенсирующая подача воздуха при дымоудалении
Как подобрать
- Расход подпора считают по методике СП 7.13130 и МД.137-13: избыточное давление 20–150 Па в защищаемом объёме
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 % по давлению
- На стороне нагнетания предусматривают нормально закрытый противопожарный клапан КПВ
- Номер вентилятора согласуйте со стаканом СМК/СМКУ или опорной рамой
- При круглогодичной готовности выбирайте климатическое исполнение У1 или УХЛ1
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКОП-К, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
