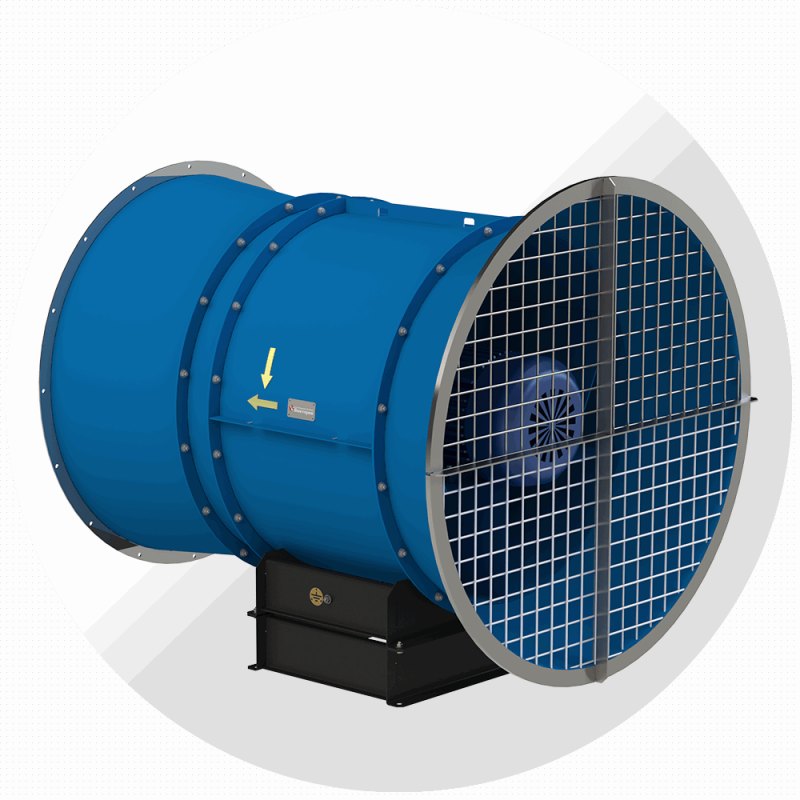

Установка вентиляторная приточная УВОП №12,5, Ø1250 мм
⚙️ Подбор и заказ
Характеристики
Описание
Установка вентиляторная приточная УВОП №12 — приточная вентиляторная установка на базе осевого вентилятора завода «Виктория» (Москва). Номер 12,5: диаметр рабочего колеса 1250 мм. В каталоге завода 14 исполнений по двигателю: производительность от 14 500 до 95 800 м³/ч, полное давление до 823 Па, мощность 4–30 кВт.
Осевой вентилятор ВО-13-284 в сборе с входным конфузором (с защитной сеткой) и диффузором — исполнение КД, либо только с конфузором — исполнение К. Ставится на кровле или в венткамере для подпора воздуха при пожаре.
Исполнения по электродвигателю
УВОП построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1000 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| УВОП-13-284-12к/17-12,5-11-1000 | 12 | 17 | 19 300–40 600 | 553…130 | 525…0 | АИР160S6 | 11 | 970 |
| УВОП-13-284-12к/20-12,5-11-1000 | 12 | 20 | 23 800–51 800 | 614…215 | 571…0 | АИР160S6 | 11 | 970 |
| УВОП-13-284-12к/25-12,5-15-1000 | 12 | 25 | 32 200–62 200 | 641…309 | 562…0 | АИР160M6 | 15 | 970 |
| УВОП-13-284-12к/30-12,5-15-1000 | 12 | 30 | 42 000–73 100 | 692…431 | 547…0 | АИР160M6 | 15 | 970 |
| УВОП-13-284-12к/35-12,5-22-1000 | 12 | 35 | 49 300–79 900 | 745…508 | 544 | АИР200M6 | 22 | 980 |
| УВОП-13-284-12к/40-12,5-30-1000 | 12 | 40 | 55 200–87 700 | 793…626 | 545…0 | АИР200L6 | 30 | 980 |
| УВОП-13-284-12к/45-12,5-30-1000 | 12 | 45 | 65 800–95 800 | 823…722 | 484 | АИР200L6 | 30 | 980 |
750 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| УВОП-13-284-12к/17-12,5-4-750 | 12 | 17 | 14 500–30 600 | 313…74 | 297…0 | АИР132S8 | 4 | 700 |
| УВОП-13-284-12к/20-12,5-5,5-750 | 12 | 20 | 17 900–39 000 | 348…122 | 323…0 | АИР132M8 | 5,5 | 700 |
| УВОП-13-284-12к/25-12,5-7,5-750 | 12 | 25 | 24 200–46 800 | 363…175 | 319…0 | АИР160S8 | 7,5 | 720 |
| УВОП-13-284-12к/30-12,5-7,5-750 | 12 | 30 | 31 600–55 000 | 392…244 | 310…0 | АИР160S8 | 7,5 | 720 |
| УВОП-13-284-12к/35-12,5-11-750 | 12 | 35 | 37 100–60 100 | 422…288 | 308…0 | АИР160M8 | 11 | 730 |
| УВОП-13-284-12к/40-12,5-11-750 | 12 | 40 | 41 500–66 000 | 449…354 | 308…0 | АИР160M8 | 11 | 730 |
| УВОП-13-284-12к/45-12,5-15-750 | 12 | 45 | 49 600–72 100 | 466…409 | 274…0 | АИР180M8 | 15 | 730 |
Расшифровка обозначения
УВОП-13-284-12к/30-12,5-N-n
| УВОП | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры УВОП, мм
| № УВОП | hэд | D | D1 | D2 | D3 | D4 | d1 | d2 | L | L1 | L2 | L3 | L4 | l | b | B | H | H1 | n | n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12,5 | 112 | 1260 | 1310 | 1448 | 1600 | 1400 | 12 | 12 | 485 | 160 | 425 | 400 | 630 | 30 | 1050 | 1690 | 900 | 1745 | 16 | 22 |
| 12,5 | 132…180 | 1260 | 1310 | 1448 | 1600 | 1400 | 12 | 12 | 650 | 160 | 580 | 400 | 630 | 35 | 1050 | 1690 | 900 | 1745 | 16 | 22 |
| 12,5 | 200…225 | 1260 | 1310 | 1448 | 1600 | 1400 | 12 | 12 | 750 | 160 | 680 | 400 | 630 | 35 | 1050 | 1690 | 900 | 1745 | 16 | 22 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с
По запросу производим сейсмостойкие вентиляторы УВОП.
Где применяется
- Подпор воздуха в лестничные клетки, лифтовые шахты, тамбур-шлюзы
- Приточная противодымная вентиляция высотных зданий
- Компенсирующая подача воздуха
- Общеобменные приточные системы без воздуховодов на входе
Как подобрать
- Расход подпора считают по методике СП 7.13130 и МД.137-13: избыточное давление 20–150 Па в защищаемом объёме
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 % по давлению
- На стороне нагнетания предусматривают нормально закрытый противопожарный клапан КПВ
- Номер вентилятора согласуйте со стаканом СМК/СМКУ или опорной рамой
- При круглогодичной готовности выбирайте климатическое исполнение У1 или УХЛ1
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы УВОП, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
