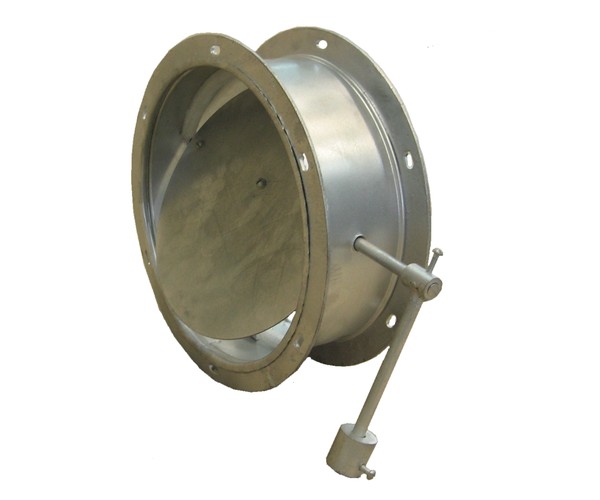

Обратный клапан VKO
Обратный клапан VKO пропускает воздух только в одном направлении и не даёт потоку идти обратно при остановке вентилятора.
Обратный клапан. Пропускает воздух только в одну сторону и не даёт потоку идти обратно.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Обратный клапан VKO пропускает воздух только в одном направлении и не даёт потоку идти обратно при остановке вентилятора. Ставится в прямоугольный воздуховод на фланцевом соединении. Поставляется с паспортом и сертификатами, подбор — по сечению воздуховода.
Технические характеристики
| Тип оборудования | Запорно-регулирующие элементы |
| Назначение | Общеобменная вентиляция |
| Исполнение | Стандартное |
| Привод и управление | Ручное управление |
| Сечение | Прямоугольное |
| Монтаж | В воздуховод |
| Материал корпуса | оцинкованной стали |
| Соответствие | ГОСТ 15150-69 |
| Климатическое исполнение | У3 |
| Диапазон типоразмеров | 100×100 … 450×450 мм |
| Производитель | VKT (Россия) |
| Документы | паспорт изделия, сертификаты соответствия |
Как работает
- Клапаны обратные по условиям эксплуатации предназначены для климатического исполнения У3 по ГОСТ 15150-69.
- Предельные значения температуры окружающего воздуха от — 30 до +40С при отсутствии прямого воздействия атмосферных осадков.
- Клапан обратный предназначен для установки в системе с давлением до 500 Па.

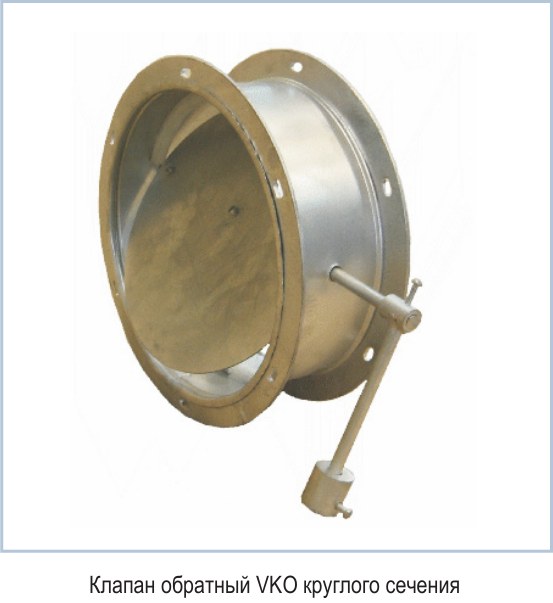

- Клапаны изготавливаются прямоугольного и круглого сечения.
- Клапаны могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода.
- Установка клапанов обратных в сети допускается при скоростях воздуха на горизонтальных участках не менее V=5.6 м/с, а на вертикальных — не менее V=4 м/с.
- Вертикальное расположение оси клапана при монтаже не допускается Клапан состоит из корпуса и заслонки, установленной на оси.
Что это даёт
Где применяется
- Приточные и вытяжные системы общественных, административных и производственных зданий.
- Отсечение неработающих веток и участков сети.
- Балансировка расхода по ответвлениям при пусконаладке.
Чертежи и схемы
Таблицы типоразмеров, массы и коэффициентов местного сопротивления — в паспорте изделия: кнопка «Паспорт изделия (PDF)» выше.
Как подобрать и заказать
- Определите сечение по воздуховоду в месте установки.
- Выберите управление: ручное или электропривод, с нужным напряжением питания.
- Для наружной установки берите утеплённое исполнение с обогревом.
- Проверьте наличие прямого участка до и после изделия.
Створки при открытии выходят за габарит корпуса — оставьте прямой участок воздуховода того же сечения.
